Smartcraft SC1000 replacement Lens

Kunststof reproductie lens geschikt voor 85mm Smartcraft SC1000 instrumenten.
Veel van de oudere kunststof lenzen verouderen onder invloed van UV straling.

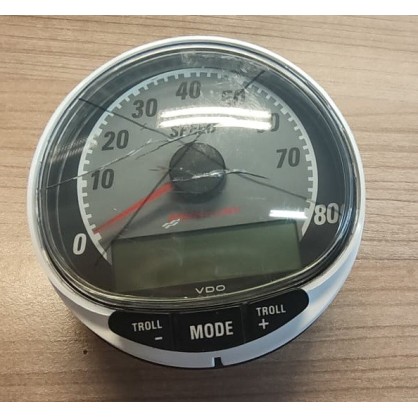

Er ontstaat Craquelé, de lenzen worden dof en de instrumenten zijn daardoor slecht afleesbaar.
Mercury levert geen nieuwe lenzen voor deze instrumenten.

Deze beproefde reproductie  lenzen van Gaugesaver zijn daarom een perfecte oplossing.

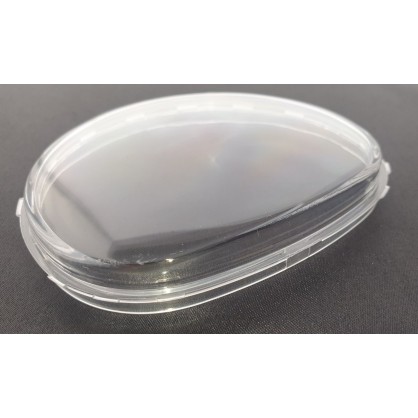

Deze lens is enkel en niet dubbel uitgevoerd zoals de originele lens.

Montage instructie:

stap 1:

Verwijder de meter uit de boot, door de plastic ring aan de achterzijde van de meter los te draaien.

Stap 2:

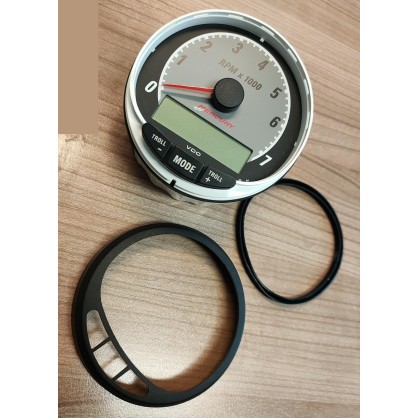

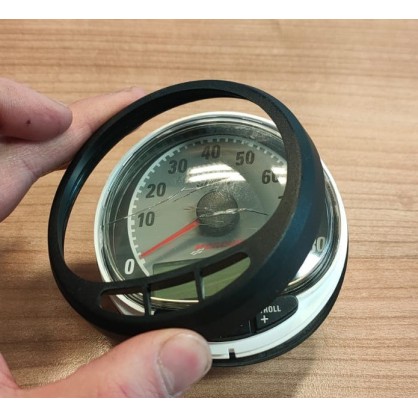

Verwijder de kunststof rand (bezel), deze zit vast geklikt.

Stap 3:

Markeer de oude lens met een kruis, als hulp bij het uitsnijden van de oude lens met een Dremel.

Stap 4:

Snij met m.b.v  een Dremel beide lenzen door, ben er zeker van dat je vrij blijft van de wijzer.

Stap 5:

Verwijder m.b.v een punt tang de losse delen van de lens, zorg er voor de dat de witte sleuven aan de zijkanten in tact blijven.

Stap 6:

Zorg dat de zwarte pakking heel blijft, deze moet je hergebruiken.

Stap 7:

Zorg dat de wijzerplaat, de randen en de nieuwe lens schoon en stofvrij zijn.

Stap 8:

Plaats de pakking op de nieuwe eendelige lens, en voorzie de buitenrand van de pakking van een beetje WD40.

Stap 9:

Plaats de nieuwe lens met de pakking op de meter, en druk deze vast, zorg dat de pakking steeds op zijn plaats blijft.

Stap 10:

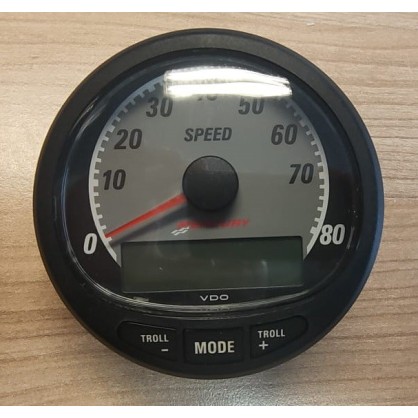

Plaats de plastic rand ( bezel) terug, of vervang deze door een nieuwe.
