Seastar hydraulisch stuur systeem

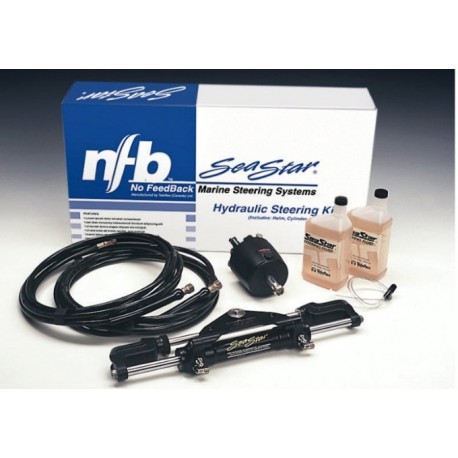

De set bestaat uit:

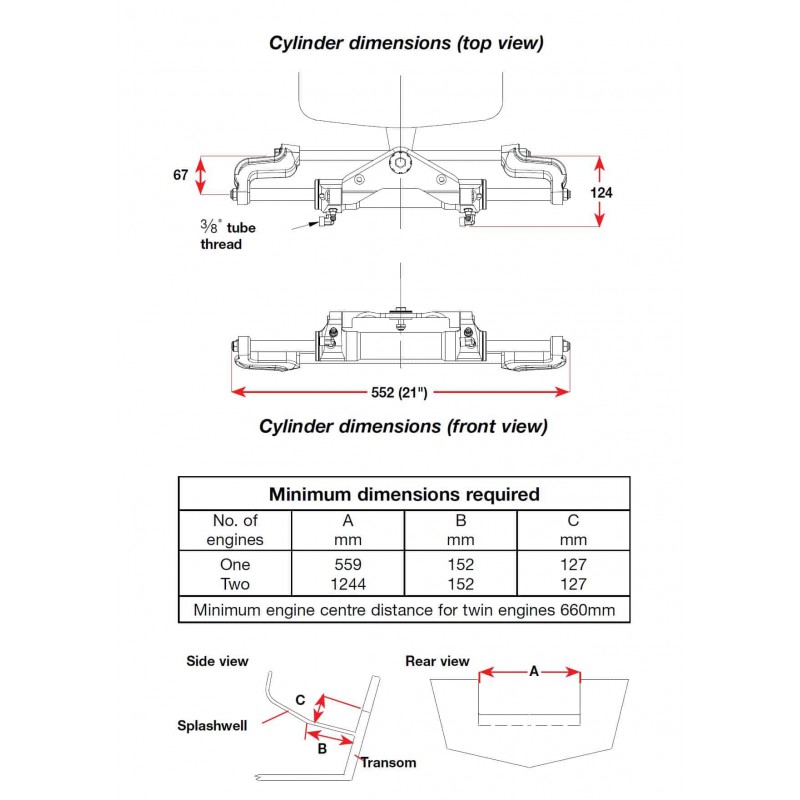

• HC5345-3 frontmontage cilinder, HC5347-HC5348-HC5358 cilinders leverbaar voor de zelfde prijs

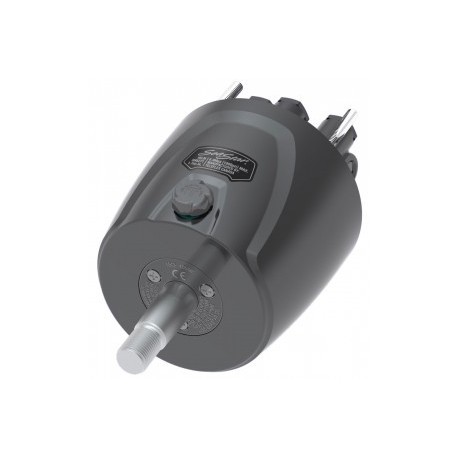

• HH5271 1.7 stuurpomp

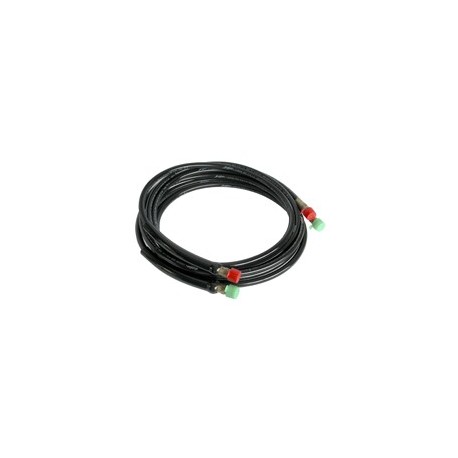

• HO5116 hydraulische slangen set 16 ft  (langere slangensets tegen meerprijs leverbaar)
• aansluit materialen en olie
• 5 omwentelingen

U heeft de mogelijkheid om de capacitieit van de stuurpomp te kiezen

• seastar pomp 1.7 geeft ongeveer 5.0 omwentelingen
• seastar pomp 2.0 geeft ongeveer 4.2 omwentelingen
• seastar pomp 2.4 geeft ongeveer 3.5 omwentelingen

• Meer omwentelingen zal het systeem lichter laten sturen.
• Minder omwentelingen zal het systeem zwaarder laten sturen.
• Minder omwentelingen zorgt voor een directer stuur gedrag, dat kan vooral bij snelle boten belangrijk zijn, u kunt de boot gemakkelijker controleren doordat de stuurcorrecties kleiner zijn.

Informeer naar de geschiktheid van deze set voor uw motor.

• Niet geschikt voor snelheden boven de 120 km
• Niet geschikt voor extreem ruw gebruik
• Voor al deze toepassingen Seastar Pro besturingen bedoeld.

Hoe meet ik Hydraulische slangen?

Nieuwe montage:

Meet de route van de slangen vanaf de stuurpomp tot aan de midden lijn van de spiegel als volgt:

• • A: Meet de afstand van de Hartlijn van het stuurwiel tot aan de zijkant van de boot, als u de slangen onder de vloer laat lopen meet u de afstand naar beneden.
  • B:Meet de afstand van het dashboard tot aan de spiegel
  • C: Meet de afstand van de zijkant van de boot naar het hart van de spiegel
  • De meeste stuur cilinders bewegen mee tijdens het sturen, zorg voor voldoende ruimte om datmogelijk te maken.
  • Vermijd bochten korter als 10 cm en voorkom het knikken van de slang.
  • Tel de maten A,B en C bij elkaar op en voeg daar 120 cm aan toe, rond deze maat af op een helevoet (30.05 cm)

Vervanging van de slangen van een reeds gemonteerd systeem:

• Meet de lengte van de bestaande slangen van uiteinde naar uiteinde en rond deze maat af op een hele voet (30,05 cm).

Deze Handleiding is slechts een hulpmiddel voor het bepalen van de slang lengte, er kunnen geen
rechten aan worden ontleent.
